混凝土的养护方法

混凝土的养护方法

      应根据技术经济比较和附录J的热工计算确定。当气温较低、结构表面系数较大，蓄热法不能适应强度增长速度的要求时，可根据具体情况，选用蒸汽加热、暖棚加热或电加热等方法。
      2用蓄热法养护混凝土时，应符合下列规定：
      1）蓄热方法应根据环境条件，经过计算在能确保结构物不受冻害的条件下采用。
      2）应采取加速混凝土硬化和降低混凝土冻结温度的措施。
      3）混凝土应采用较小的水灰比。
      4）对容易冷却的部位，应特别加强保温。
      5）不应往混凝土和覆盖物上洒水。

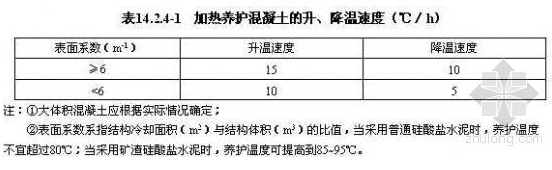

      3用蒸汽加热法养护混凝土时，除应按第11章有关规定执行外，混凝土的升、降温速度不得超过表14.2.4-1的规定。

      4用电热法养护混凝土时，一般采用电极法和电热器加热法。
      1）电极法养生 电极的布置，应保证混凝土温度均匀，加热时间为混凝土强度达到设计强度的50％，并应符合下列规定：
      （1）加热时，混凝土的外露面应加以覆盖。
      （2）须用交流电，对于钢筋混凝土结构，一般应将电压降至50~110V的范围内。
      注：①对于无筋结构和钢筋用量不大于50kg／m3的配筋结构，可采用电压为120~220V的电流加热；
      ②当电压为380V时，必须将一个电极接通零线，使混凝土内的工作电压不超过220V，当电压超过380V时，不得直接用于电热法。
      （3）升降温速度同蒸汽加热法。
      （4）混凝土的最高温度不得超过表14.2.4-2的规定。

      （5）在加热过程中，应观察混凝土表面的湿度，出现干燥现象时应停电，并用温水润湿表面。
      （6）掺用减水剂时，应预先用试件检查电热对混凝土强度的影响，证明无损失时，方可掺用。
      2）混凝土电热器加热法养生，是利用工厂生产的电热器片通电加热养生。混凝土的覆盖要求同蒸汽养生，电热片的用量及布置应根据环境温度、覆盖情况及养生时间长短通过试验确定。混凝土使用电热器加热养护应注意如下事项：
      （1）在养生混凝土上设置洒水装置。
      （2）升、降温速度及养护要求同蒸汽养护。
      （3）应设置控制温度的自动装置，及用电安全保险装置，若控温装置为手工操作，应设专人值班测温，随时调节养护温度。
      5用暖棚法加热养护混凝土时，应符合下列规定：
      1）暖棚应坚固、不透风，靠内墙宜采用非易燃性材料。
      2）在暖棚中用明火加热时，须特别加强防火、防煤气中毒措施；
      3）暖棚内气温不得低于5℃。
      4）暖棚内宜保持一定的湿度，湿度不足时，应向混凝土面及模板上洒水。
      6模板的拆除应符合下列规定：
      1）根据与结构同条件养护试件的试验，证明混凝土已达到要求的抗冻强度及拆模强度后，模板方可拆除。
      2）加热养护结构的模板和保温层，在混凝土冷却至5℃以后方可拆除。当混凝土与外界气温相差大于20℃时，拆除模板后的混凝土表面应加以覆盖，使其缓慢冷却。
      7掺用防冻剂的混凝土养护应符合下列规定：
      1）在负温条件下严禁浇水，外露表面必须覆盖养护。
      2）养护温度不得低于防冻剂规定的温度，当达不到规定温度，且混凝土强度小于3.5MPa时应采取加热保温措施。
      3）当拆模后混凝土的表面温度与环境温度差大于15℃时，混凝土表面应覆盖保温养护。
